Kali ini saya akan membahas sebuah VLAN  di Cisco Packet Tracert

Untuk apa VLAN?

Virtual LAN (VLAN) memberikan suatu metoda yang sangat flexible untuk memanage segment-2 jaringan menggunakan Switch LAN. Jika menggunakan VLAN dalam jaringan-jaringan yang mempunyai Swithes yang saling terhubung, VlLAN Trungking antar switches diperlukan.

VLAN memberikan suatu flexibilitas managemen dalam membuat Virtual LAN terpisah menjadi segment-segment atau subnet-subnetyang bisa dignakan untuk mendifinisikan lokasi terpisah atau jaringan-jaringan departemental. Penggunaan Virtual LAN dalam suatu jaringan LAN adalah bersifat opsional dan biasanya dipengaruhi oleh kebutuhan2 tertentu yang khusus seperti misalnya alasan keamanan dan pemisahan departemen.

Konsep Virtual LAN

Sebelum memahami Virtual LAN, suatu pengertian khusus mengenai definisi suatu LAN diperlukan. Sebuah LAN meliputi semuapiranti jaringan yang berada pada satu broadcast domain. Suatu broadcast domain meliputi sekelompok piranti jaringan yang terhubung dalam suatu jaringan LAN yang bisa mengirim frame broadcast, dan semua piranti lainnya dalam satu segmen LAN yang sama akan menerima salinan frame broadcast tersebut. jadi bisa dikatakan bahwa suatu jaringan LAN dan suatu broadcast domain pada prinsipnya adalah hal yang sama.

Tanpa VLAN, sebuah Switch akan memperlakukan semua interface pada Switch tersebut berada pada broadcast domain yang sama – dengan kata lain, semua piranti yang terhubung ke Switch berada dalam satu jaringan LAN. Dengan adanya VLAN, sebuah switch bisa mengelompokkan satu atau beberapa interface (baca port) berada pada suatu VLAN sementara interface lainnya berada pada VLAN lainnya. Jadi pada dasarnya, Switch membentuk beberapa broadcast domain. Masing-masing broadcast domain yang dibuat oleh Switch ini disebut virtual LAN.

Dasar VLAN

Satu atau beberapa switch dapat membentuk suatu virtual LAN yang disebut sebuah broadcast domain. Sebuah Virtual LAN dibuat dengan memasukkan beberapa interface (port) kedalam suatu VLAN dan beberapa port lainnya berada pada VLAN lain.

Jadi, daripada semua port dari sebuah Switch membentuk satu broadcast domain tunggal, sebuah Switch bisa memecah menjadi beberapa VLAN tergantung kebutuhan dan konfigurasi. Untuk membantu memahami apa itu VLAN.

VLAN pun terbagi dua yaitu :
1. InterVLAN routing
2. VLAN  Trunking  Protocol

Berikut gambar dari masing VLAN

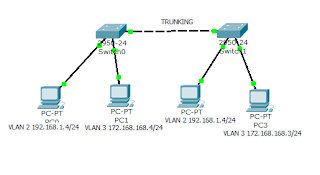

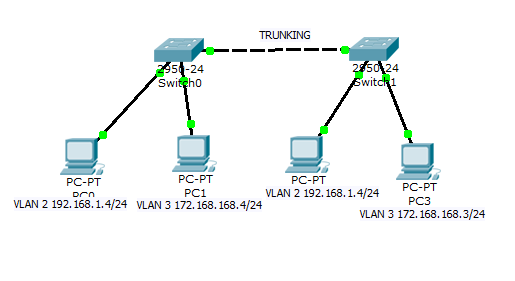

InterVLAN Rourting

InterVLAN Routing yaitu  hanya bisa saling berhubungan sesama VLAN saja tidak dapat berhubungan dengan VLAN lain.

contoh: VLAN 1 dengan VLAN 1, tidak adak bisa berhubungan dengan VLAN 2.

Berbeda dengan VTP VLAN Trunkign Protocol.

VTP (VLAN Trunking Protocol)

Perbedaan VTP dengan Intervlan sudah di di jelasakan di atas, VTP berbeda VLAN bisa saling terkoneksi atau berhubungan, tetapi untuk membuat sebuah VTP harus di adakan alat yang bekerja di layer 3 yaitu router.

Semoga bermanfaat post mengenai vlan berikut ini.
